Соединители для электрических проводов

Виды соединителей

Устройства для соединения проводов делятся на зажимы, клеммы и гильзы.

Соединительные и концевые зажимы

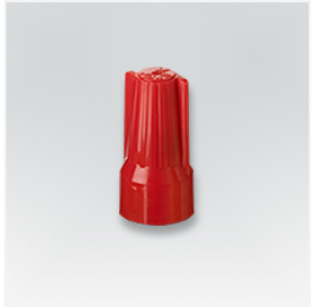

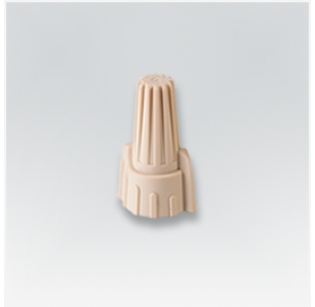

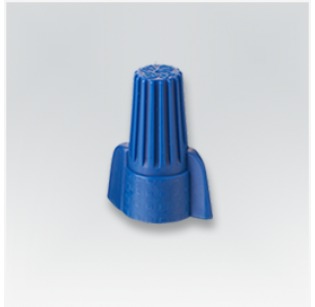

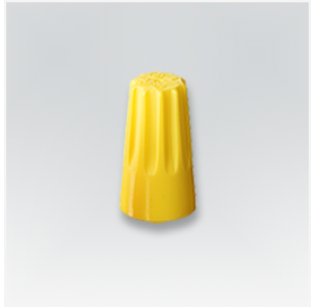

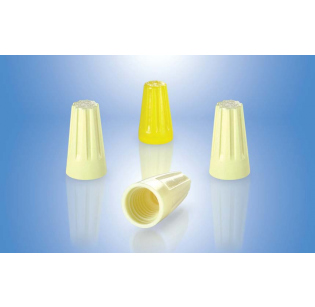

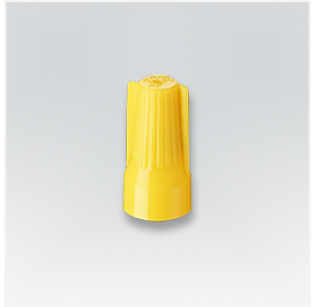

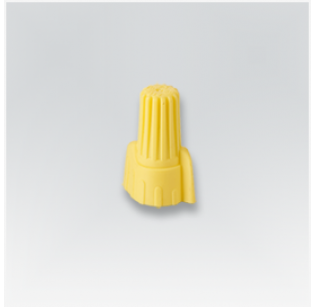

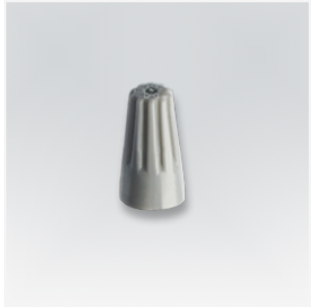

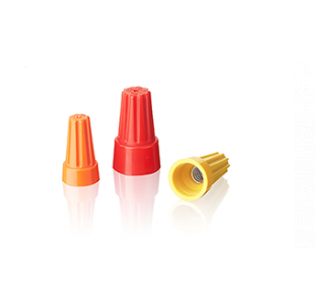

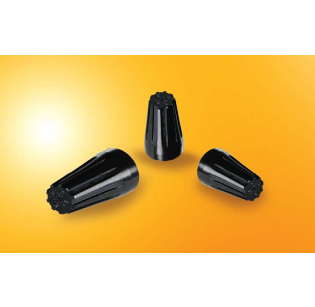

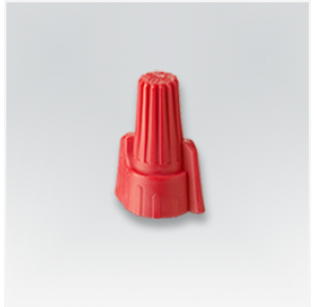

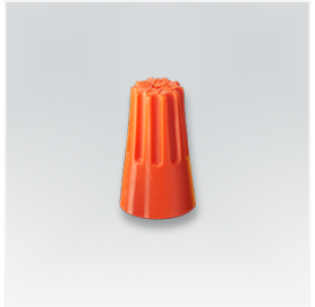

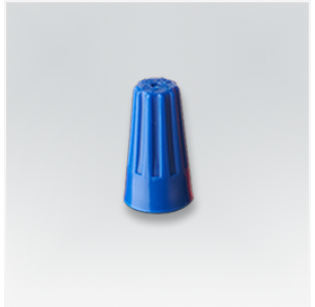

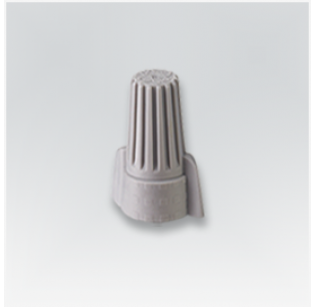

Изолирующие зажимы (колпачки) состоят из корпуса и конусообразной пружины внутри. Корпус производят из негорючего пластика. Изделия используются для скрутки проводов. По назначению колпачки бывают двух типов:

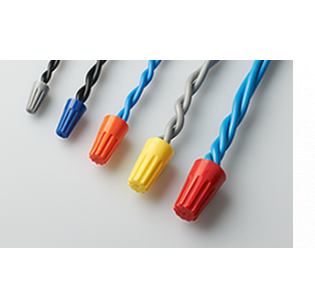

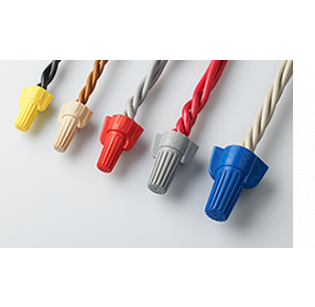

• Соединительные (СИЗ). С их помощью выполняют электрическое соединение (сращивание) кабелей. Зажимы накручивают на соединенные друг с другом концы проводов. Соединительные колпачки можно использовать многократно. Пружинные зажимы надежно фиксируют провода. Однако необходимо точно подобрать размер колпачка под сечение кабеля. Соединять медные и алюминиевые проводники с помощью СИЗ нельзя.

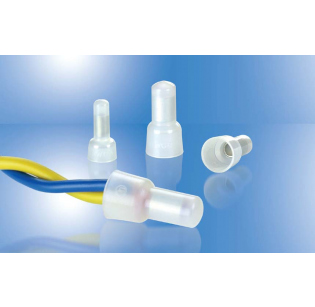

• Концевые (КИЗ). Эти обжимные колпачки применяются для электрического соединения и изоляции концов жил проводов. Для монтажа специалисты используют обжимной инструмент — пресс-клещи. Корпус колпачка изготавливают из полупрозрачного полиамида. Это позволяет контролировать глубину захода жил и процесс опрессовки, которая обеспечивает антивандальное соединение.

Зажимы изготавливают различных цветов и под разные сечения кабелей.

Клеммы и гильзы

Клеммные колодки (клеммники) — специальные устройства для коммутации кабелей. Изделия состоят из корпуса, внутри которого несколько контактных гнезд. С помощью клемм выполняют соединение проводов разного сечения и материала. По конструкции различаются четыре вида клеммников:

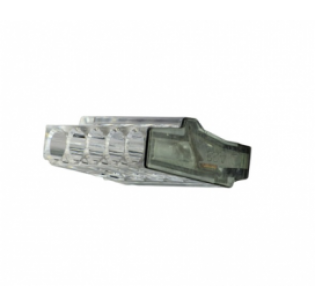

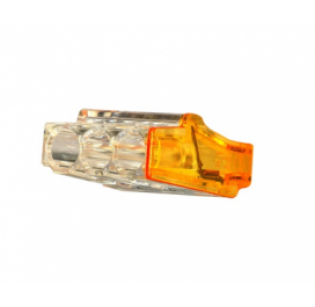

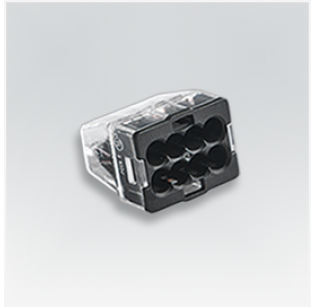

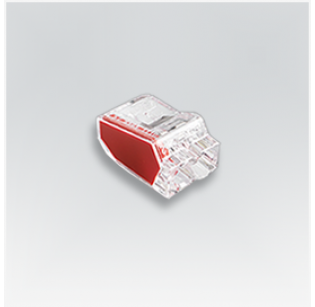

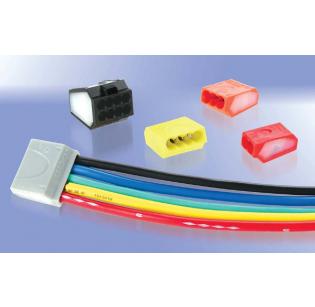

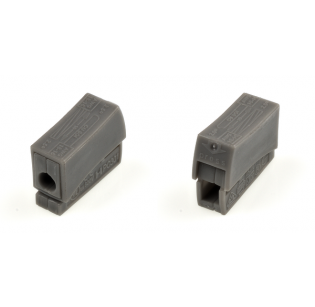

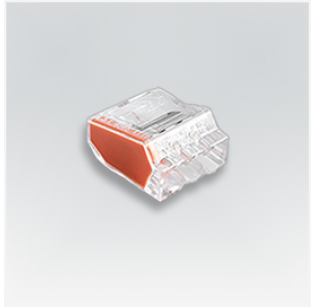

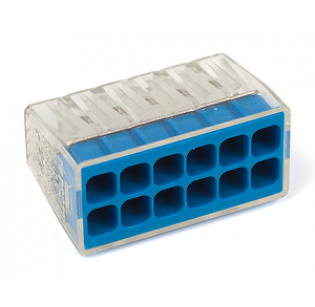

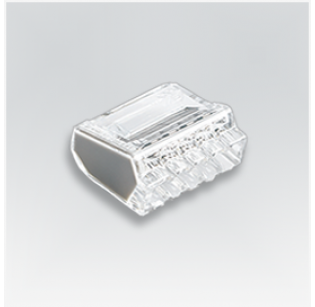

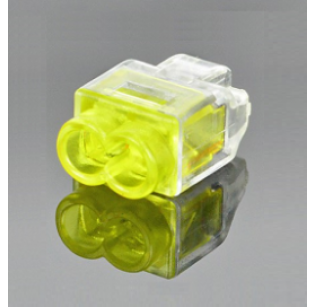

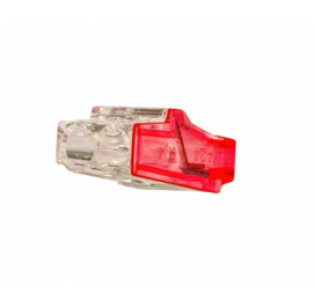

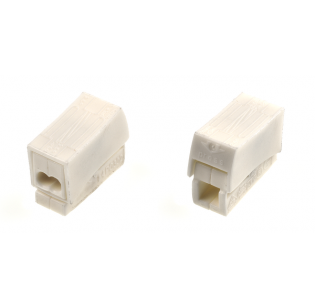

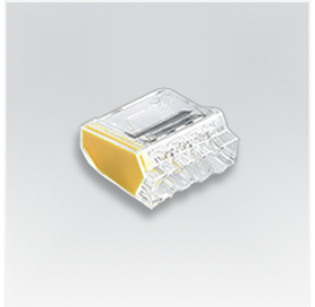

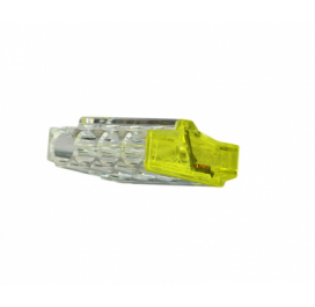

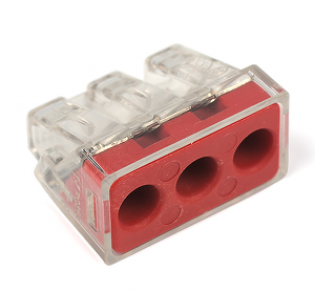

• Пружинные. Проводники вставляются в отверстие устройства и скрепляются под действием обжимной пружины. Пружина обеспечивает постоянное давление на провод, компенсируя его усадку и расширение.
• Винтовые. Проводники зажимаются винтом. Элемент обеспечивает надежную фиксацию и большую площадь соприкосновения с контактами. С помощью винтовых клемм можно выполнить соединение толстых и тонких проводов.

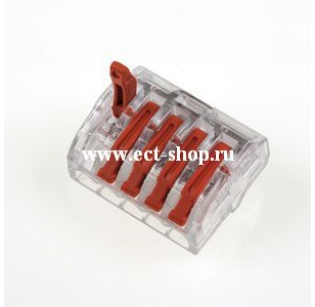

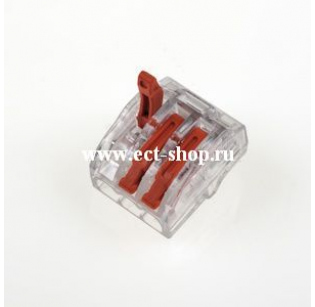

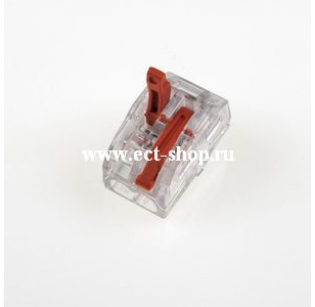

• Рычажные. Кабель вставляют в отверстие, а затем опускают рычажок до тех пор, пока он плотно не прижмет проводник. Такие клеммы рассчитаны на монтаж двух, трех и пяти проводов.

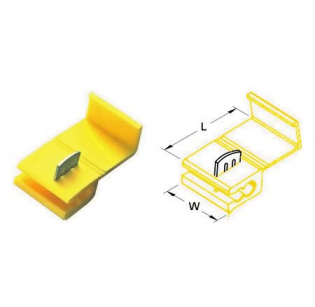

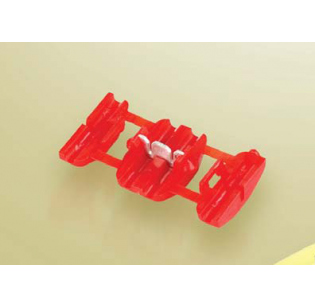

• Гильотины. Зажимы нужны для подключения дополнительных кабелей к основной линии без снятия изоляции и пайки.

Для надежного подключения многожильных гибких проводников используются кабельные наконечники. Это металлические насадки, которые соединяют электрические провода между собой или подсоединяют их к зажимам. По механизму соединения наконечник бывает обжимной для опрессовки и для пайки.

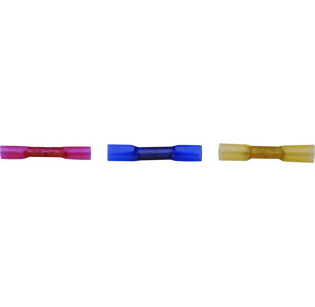

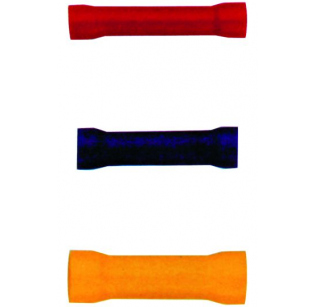

Кроме клеммных колодок для подключения электрических проводов применяют соединительные гильзы. Гильза представляет собой полую металлическую трубку, похожую по характеристикам с жилой кабеля. Изготавливают устройства из меди и алюминия для проводников из соответствующих материалов.

Как выбрать соединители для проводов

При выборе соединителей учитывают:

• Материал кабеля. Для монтажа медных проводников рекомендуется использовать винтовые и клеммы с обжимной пружиной. Алюминиевые кабели фиксируют в гильзах из того же материала или самозажимных клеммниках.
• Номинальный ток. Значение указывают производители в характеристиках. Одни соединители рассчитаны на 300 В, другие — на 600 В.
• Сечение проводника. На клеммах и гильзах указано, с какой толщиной жил кабеля устройства совместимы. Если подобрать соединитель не по сечению, это может привести к перегреву проводника, плохому контакту, короткому замыканию в цепи.
