Кабельные вводы

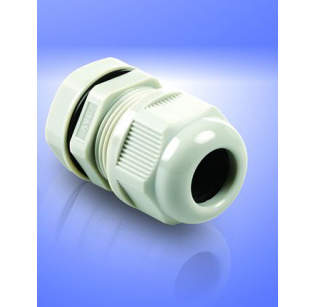

Cable gland - кабельный ввод (другие названия: кабельный сальник, гермоввод, ввод герметичный и т.п.) предназначен для ввода кабеля и его фиксации в стационарном оборудовании (монтажные шкафы, распределительные коробки и др), а также в передвижном оборудовании с целью защиты проводников от механических повреждений и защиты магистрали от попадания пыли и влаги в месте ввода кабеля. Секционный дизайн кабельного ввода позволяет осуществлять ввод кабеля без демонтажа ввода.
Кабельный ввод обеспечивает герметичность до IP68, а так же виброустойчивость IP69K, что подтверждается испытаниями и соответствующими сертификатами.
В качестве дополнительных функций, пластиковые герметичные кабельные вводы могут быть снабжены гибким пружинным предохранителем или с угловым исполнением корпуса, что обеспечивает дополнительную защиту от переламывания кабеля в местах, где обычный кабельный сальник не защитит от перегибов.
Компания ООО "ЭКТ" является единственным официальным поставщиком на Российский рынок продукции производства AVC. Все изделия производителя AVC носят оригинальные наименования и не имеют ничего общего c представленными на рынке подделками. Официальный ответ производителя AVC.
Обозначения в сериях: Серии пластиковых кабельных вводов и соответствие резьбе: M, MGA, MGB - метрическая резьба; PGA, PGB - дюймовая резьба; FGA, FGB - трубная резьба; NPA, NPB - коническая резьба.
Применимые суфиксы: M, L, S - модель по соотношению шестигранного ключа корпуса кабельного ввода к гайке; P - гибкий пружинный предохранитель (хвостовик); Е - угловое исполнение; G, B, SG, GN - цвет корпуса кабельного ввода; ST - укороченная резьба; AA, FA, FH, SH, V0 - нестандартные кабельные вводы для определенных условий эксплуатации, XA - без гайки.
Обозначения в сериях: Серии металлических кабельных вводов и соответствие резьбе: MBC, MBA, MSA - метрическая резьба; PBA, PSA - дюймовая резьба; FBA, FSA, FZA - трубная резьба; NBA, NSA - коническая резьба.
Применимые суфиксы: M - модель по соотношению шестигранного ключа корпуса кабельного ввода к гайке; P - гибкий пружинный предохранитель (хвостовик); ЕMC - ЭМИ исполнение; FH, SH, V0 - нестандартные кабельные вводы для определенных условий эксплуатации, XA - без гайки.
Классификация кабельных вводов по параметрам:
1. По установочной резьбе.
a. Метрическая, обозначение - М. EN60423. ГОСТ 9150-81. Размерный ряд гермовводов MG: Мx1.5, где 1.5 - шаг резьбы (1.25 для М8), М=: M8, M10, M12, М16, M20, M25, M32, M40, M50, M63, M75, M90.
b. Дюймовая, обозначение - PG. DIN40430. Размерный ряд гермовводов PG: PG7, PG9, PG11, PG13.5, PG16, PG21, PG29, PG36, PG42, PG48.
с. Трубная цилиндрическая, обозначение - G (PF). JIS B 0202. ISO 288-1. ГОСТ 6357-81. Размерный ряд гермовводов PF: PF1/4, PF3/8, PF1/2, PF3/4, PF1, PF1 1/4, PF1 1/2, PF2, PF2 1/2, PF3.
d. Трубная коническая, обозначение - NPT. ANSI B2.1. ГОСТ 6111-52. Размерный ряд гермовводов NPT: NPT3/8, NPT1/2, NPT3/4, NPT1, NPT1 1/4.
2. По типу корпуса.
a. Литой корпус. b. Разборный корпус с возможностью смены уплотнителя.
3. По материалу.
Суффиксы применяемые в обозначениях:
a. Без добавочных суффиксов. - стандартные кабельные вводы, не требующие специальных условий эксплуатации.
b. термо-хладостойкие;
c. термо-нефтестойкие;
d. негорючие;
c. стойкие к сильным кислотам, кетонам/эфирам;
d. Антикоррозийные. Стойкие к сильным кислотам, маслам.
В качестве дополнительных функций, пластиковые герметичные кабельные вводы могут быть снабжены гибким пружинным предохранителем или с угловым исполнением корпуса, что обеспечивает дополнительную защиту от переламывания кабеля в местах, где обычный кабельный сальник не защитит от повреждений при изгибе.
Пластиковые кабельные вводы, благодаря дизайну зажимов, обеспечивают герметичное подключение и жесткую фиксацию всего диапазона размеров кабеля, что доказано многолетней практикой. Кабельные вводы обладают отличной защитой от воздействий из внешней среды, и могут применяться в закрытых, или открытых помещениях для подвода кабелей в электронике, электротехнике, приборостроении, машиностроении, производстве и монтаже охранных и телекоммуникационных систем и во многих других областях техники.
