Клеммники винтовые на плату

Винтовые клеммники на печатную плату по типу фиксации делятся на следующие виды:

- Когда зажимной винт давит на тонкую пластину (лепесток), прижимая её к токоведущей жиле, такое исполнение называют лепестковым. При выборе таких клеммников следует учитывать, что текучесть материала проводника, особенно при перепадах температуры окружающей среды, может привести к ослаблению соединения, поэтому использование таких клеммников требует периодического обслуживания. В нашем каталоге к таким моделям относятся серии винтовых клеммников на печатную плату: ED350, ED500, ED508, ED130, DT-126, DT-128 и 166.
- Одно из самых надежных соединений - это лифтовой зажим, осуществляемый за счет рельефа пластины прижимаемой винтом к токоведущей жиле, повышающей площадь контакта, в отличие от лепесткового вида. Лифтовой зажим не требует сервисного обслуживания и обеспечивает высокое качество винтового соединения за счет большой площади контакта и высокой силы прижима не позволяющему проводу освободиться из зажима. В каталоге серии EK, ELK, EHK, ESK , PDS и другие.
- Самый дорогостоящий, но один из самых надежных винтовых зажимов - ТОР, когда винт воздействует на специальный рычаг, осуществляющий закрепление токоведущей жилы. Зажим ТОР дает возможность регулирования усилия фиксации провода, добиваясь максимальной площади поверхности контакта и осуществляет защиту от вибрации. Серии клемм DT-123 DT-2300, DT-2301 и другие.

5747_pic1
Клеммник DINKLE 166-02P5
В наличии 10 146 шт.
Фиксация провода: Винт
Шаг, мм: 10.00
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
3.34 ₽
5734_pic1

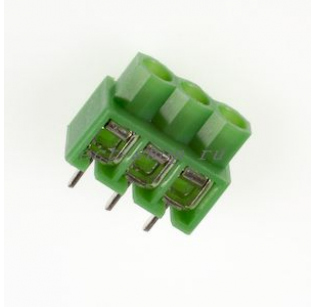

Клеммник DINKLE 166-03P
В наличии 1 672 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
8.19 ₽
5735_pic1

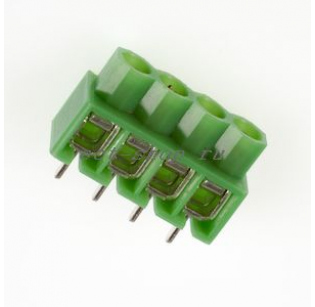

Клеммник DINKLE 166-04P
В наличии 4 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 4
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
11.84 ₽
5737_pic1
Клеммник DINKLE 166-06P
В наличии 581 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 6
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
17.76 ₽
5738_pic1

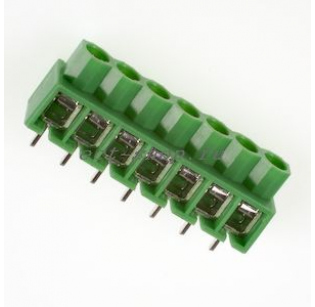

Клеммник DINKLE 166-07P
В наличии 61 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 7
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
19.15 ₽
5739_pic1
Клеммник DINKLE 166-09P
В наличии 10 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 9
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
24.63 ₽
5740_pic1
Клеммник DINKLE 166-10P
В наличии 422 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 10
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
27.34 ₽
5741_pic1
Клеммник DINKLE 166-11P
В наличии 80 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 11
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
30.05 ₽
5742_pic1
Клеммник DINKLE 166-12P
В наличии 64 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 12
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
32.82 ₽
5743_pic1
Клеммник DINKLE 166-13P
В наличии 82 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 13
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
35.51 ₽
5744_pic1
Клеммник DINKLE 166-14P
В наличии 85 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 14
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
38.30 ₽
5745_pic1
Клеммник DINKLE 166-15P
В наличии 81 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 15
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
41.00 ₽
5746_pic1
Клеммник DINKLE 166-16P
В наличии 69 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 16
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
43.70 ₽
5733_pic1
Клеммник DINKLE 25EV-03P
В наличии 746 шт.
Фиксация провода: Винт
Шаг, мм: 6.35
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 32
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
16.79 ₽
7394_pic1

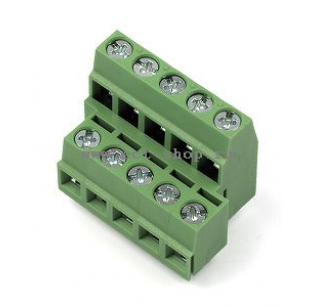

Клеммник DINKLE DT-123RA-20P
В наличии 320 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 20
Цвет: Зеленый
Ном.напряжение (IEC), B: 320
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 4
214.59 ₽
9783_pic1
Клеммник DINKLE DT-123VA-05P3
В наличии 3 шт.
Фиксация провода: Винт
Шаг, мм: 7.50
Кол-во контактов: 5
Цвет: Зеленый
Ном.напряжение (IEC), B: 300
Ном.ток (IEC), А: 20
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 2.5
187.77 ₽
6348_pic1
Клеммник DINKLE DT-126AP-03P
В наличии 3 215 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
3.68 ₽
5721_pic1
Клеммник DINKLE DT-126RP-02P
В наличии 167 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
17.29 ₽
5722_pic1
Клеммник DINKLE DT-126RP-03P
В наличии 2 976 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
3.68 ₽
4399_pic1
Клеммник DINKLE DT-126RP-0587-08P
В наличии 2 231 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 8
Цвет: Синий
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
5.54 ₽
5720_pic1
Клеммник DINKLE DT-126VP-03P
В наличии 36 975 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 17.5
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
1.00 ₽
1578_pic1
Клеммник DINKLE DT-126VP-17P
В наличии 4 449 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 17
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 17.5
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
11.13 ₽
5723_pic1

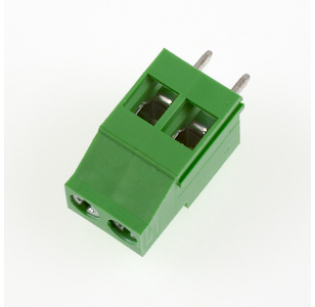

Клеммник DINKLE DT-128R-02P3
В наличии 1 168 шт.
Фиксация провода: Винт
Шаг, мм: 7.50
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 380
Ном.ток (IEC), А: 16
Min сечение, мм.кв: 0.34
Max сечение, мм.кв: 4
6.66 ₽
5724_pic1
Клеммник DINKLE DT-128R-03P3
В наличии 4 618 шт.
Фиксация провода: Винт
Шаг, мм: 7.50
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 380
Ном.ток (IEC), А: 16
Min сечение, мм.кв: 0.34
Max сечение, мм.кв: 4
4.68 ₽
5765_pic1
Клеммник DINKLE E3K500V-02P
В наличии 1 751 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 2.5
8.81 ₽
5779_pic1
Клеммник DINKLE E3K508V-02P
В наличии 1 242 шт.
Фиксация провода: Винт
Шаг, мм: 5.08
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 2.5
40.35 ₽
5780_pic1
Клеммник DINKLE E3K508V-03P
В наличии 1 000 шт.
Фиксация провода: Винт
Шаг, мм: 5.08
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 2.5
57.17 ₽
5748_pic1

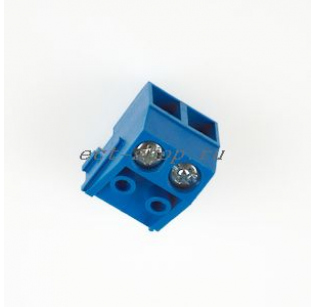

Клеммник DINKLE ED130-02P
В наличии 2 261 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 2
Цвет: Синий
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.34
Max сечение, мм.кв: 1.5
20.52 ₽
5749_pic1

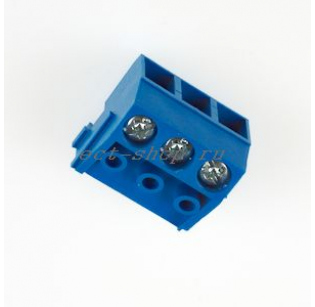

Клеммник DINKLE ED130-03P
В наличии 2 233 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 3
Цвет: Синий
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.34
Max сечение, мм.кв: 1.5
30.84 ₽
5727_pic1

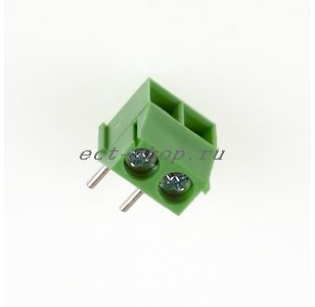

Клеммник DINKLE ED350R-02P
В наличии 1 296 шт.
Фиксация провода: Винт
Шаг, мм: 3.50
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 130
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
15.38 ₽
5728_pic1
Клеммник DINKLE ED350R-03P
В наличии 986 шт.
Фиксация провода: Винт
Шаг, мм: 3.50
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 130
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
14.68 ₽
5725_pic1

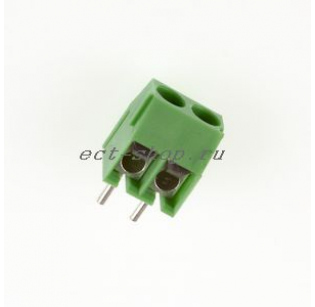

Клеммник DINKLE ED350V-02P
В наличии 0 шт.
Ближайшая поставка 3 600 шт.
Фиксация провода: Винт
Шаг, мм: 3.50
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 130
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
13.44 ₽
5726_pic1
Клеммник DINKLE ED350V-03P
В наличии 1 451 шт.
Фиксация провода: Винт
Шаг, мм: 3.50
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 130
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
19.22 ₽
4898_pic1

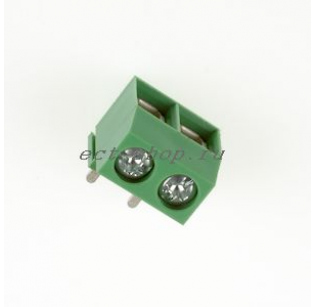

Клеммник DINKLE ED500R-02P
В наличии 1 010 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
9.34 ₽
5730_pic1
Клеммник DINKLE ED500R-02P
В наличии 32 382 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
4.68 ₽
4899_pic1
Клеммник DINKLE ED500R-03P
В наличии 1 029 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
19.22 ₽
4900_pic1
Клеммник DINKLE ED500V-02P
В наличии 0 шт.
Ближайшая поставка 3 258 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 17.5
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
11.53 ₽
9408_pic1
Контакт для ED130. DINKLE EDH130F-05P/12.6
В наличии 81 шт.
Шаг, мм: 5.00
Кол-во контактов: 5
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 10
19.22 ₽
5783_pic1
Клеммник DINKLE EEHK508V-04P
В наличии 1 000 шт.
Фиксация провода: Винт
Шаг, мм: 5.08
Кол-во контактов: 4
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 2.5
80.73 ₽
5784_pic1
Клеммник DINKLE EEHK508V-06P
В наличии 98 шт.
Фиксация провода: Винт
Шаг, мм: 5.08
Кол-во контактов: 6
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 2.5
121.08 ₽
5755_pic1
Клеммник DINKLE EEK381V-02P
В наличии 570 шт.
Фиксация провода: Винт
Шаг, мм: 3.81
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 12
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
24.98 ₽
5756_pic1
Клеммник DINKLE EEK381V-03P
В наличии 7 605 шт.
Фиксация провода: Винт
Шаг, мм: 3.81
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 12
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
23.87 ₽
5763_pic1
Клеммник DINKLE EEK500V-02P
В наличии 1 242 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 12
Min сечение, мм.кв: 0.2
Max сечение, мм.кв: 2.5
24.98 ₽
5764_pic1
Клеммник DINKLE EEK500V-03P
В наличии 0 шт.
Ближайшая поставка 1 000 шт.
Фиксация провода: Винт
Шаг, мм: 5.00
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 12
Min сечение, мм.кв: 0.2
Max сечение, мм.кв: 2.5
38.44 ₽
5777_pic1
Клеммник DINKLE EEK508V-02P
В наличии 0 шт.
Ближайшая поставка 2 000 шт.
Фиксация провода: Винт
Шаг, мм: 5.08
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 12
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 2.5
24.98 ₽
5778_pic1
Клеммник DINKLE EEK508V-03P
В наличии 862 шт.
Фиксация провода: Винт
Шаг, мм: 5.08
Кол-во контактов: 3
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 12
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 2.5
30.97 ₽
5769_pic1
Клеммник DINKLE EELK508V-04P
В наличии 570 шт.
Фиксация провода: Винт
Шаг, мм: 5.08
Кол-во контактов: 4
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 14
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
42.29 ₽
5770_pic1
Клеммник DINKLE EELK508V-06P
В наличии 1 200 шт.
Фиксация провода: Винт
Шаг, мм: 5.08
Кол-во контактов: 6
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 14
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
63.42 ₽
9765_pic1
Клеммник DINKLE EELK508V-10P
В наличии 10 шт.
Шаг, мм: 5.08
Кол-во контактов: 10
Цвет: Зеленый
Ном.напряжение (IEC), B: 250
Ном.ток (IEC), А: 14
Min сечение, мм.кв: 0.5
Max сечение, мм.кв: 1.5
116.42 ₽

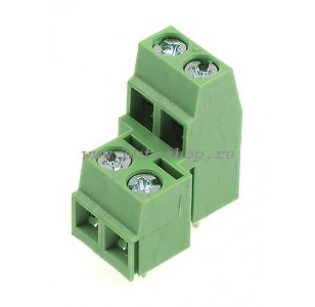

54_pic1
Клеммник DINKLE EHK2V-02P
В наличии 2 079 шт.
Фиксация провода: Винт
Шаг, мм: 5.08
Кол-во контактов: 2
Цвет: Зеленый
Ном.напряжение (IEC), B: 450
Ном.ток (IEC), А: 24
Min сечение, мм.кв: 0.2
Max сечение, мм.кв: 2.5
21.13 ₽

Винтовые клеммники на печатную плату

В зависимости от формы корпуса винтовые клеммники для печатных плат выделяются по рельефной обойме и круговой защите. Примером модели с рельефной обоймой являются клеммники серии EK950, где ярко выражена дополнительная диэлектрическая защита вокруг вводного отверстия для провода, что снижает риск короткого замыкания. Для винтовых клеммников типа 166 с круговой защитой, модернизирована зажимная часть клеммы, охватывающая жилу и при фиксации зажимающая её со всех сторон, повышая надежность и силу контакта.

Для удобства применения и монтажа в винтовых клеммниках реализуют:

- угол подключения: 45°, 90°, 180°
- возможность соединения клеммников через специальные пазы, получая клеммник с нужным числом контактов или количеством рядов (многоярусность) в т.ч. со смещением;

О технических параметрах и недостатках винтовых клеммников для печатного монтажа Dinkle:

- Материал корпуса служит диэлектриком, устойчив к перепадам температур, растрескиванию и динамическим нагрузкам. Материалом является полиамид,  либо комбинирование материалов для использования в специальных условиях;
- Материалом зажимной части могут быть сплавы фосфористой бронзы, никелированной бронзы. К требованиям предъявляют устойчивость к электрическим нагрузкам, коррозии, высокой температуре, а также хорошей электропроводности;
- Число контактов определяется количеством подключаемых проводов и может достигать неограниченного числа, исходя из задуманных целей;
- Шаг контактов – расстояние между ними. Минимальный шаг для винтовых клеммников Dinkle на печатную плату 2,54 мм, максимальный 15,24 мм;
- Сечение жил определяется наименьшим и наибольшим возможным сечением провода подключаемого к зажиму и может быть 0,08-35 мм2;
- Сила тока и напряжение определяют параметры для разных исполнений клемм;
- Допустимая рабочая температура определяет интервал, в пределах которого обеспечивается постоянная нормальная работа винтового зажима. Эта характеристика зависит от материала контактов и корпуса.

Недостатки клеммников с винтовыми зажимами

- Основной недостатком применения винтовых клемм является вибрация, при которой затяжка винтовых соединений клемм ослабевает, что приводит к полному отвинчиванию винтов, и нарушению контакта с проводами. В любом, казалось бы тихом месте, постоянно происходят природные и техногенные вибрации;
- Текучесть применяемых материалов жил проводов для затяжки под воздействием усилия винта и прижимных пластин, снижая силу прижима;
- Обязательное обслуживание для исключения возможного нагревания мест соединений при ослабевания затяжки винтов.


Не забудьте купить твердотельные реле
