Бесконтактные датчики-трансформаторы переменного тока 4-20 мА
Бесконтактные трансформаторы-датчики тока используют принцип электромагнитной индукции для измерения переменного тока в силовых сетях в режиме реального времени и, используя стабилизированный ток и метод линейной компенсации, преобразуют его для передачи через изолированный выход постоянного тока в сигнал 4...20 мА.
Датчики тока активно используются для:
- контроля работы двигателей и нагревательных элементов;
- определения обрывов и утечки тока участков подключения электрооборудования;
- технического контроля срабатывания электрических устройств и учета электропотребления;
- системы защиты электрооборудования, АСУТП;
- автоматизированной системы сбора информации.
Компания ЭКТ предлагает со склада в Москве и под заказ бесконтактные датчики переменного тока двух производителей: ТАУ-2 серия ИПТ и Acrel серия BAXX, каждый из которых обладает своими достоинствами.

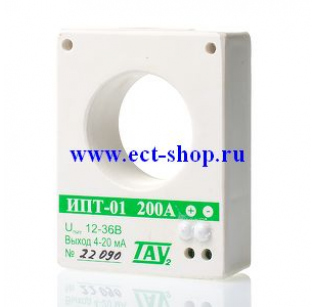

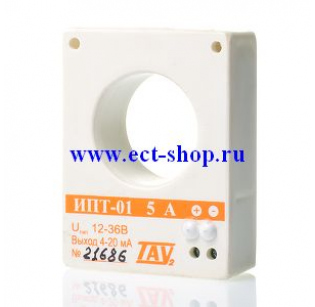

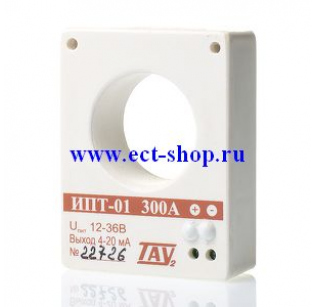

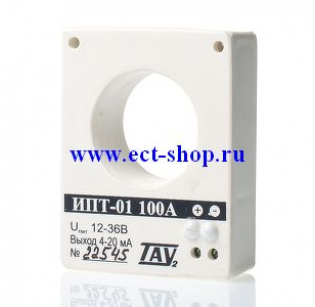

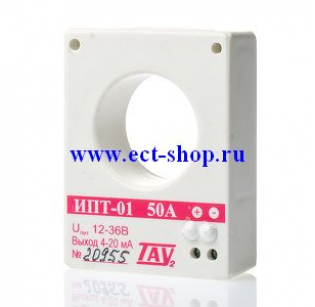

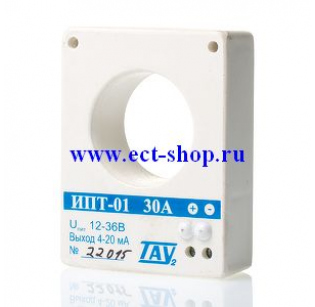

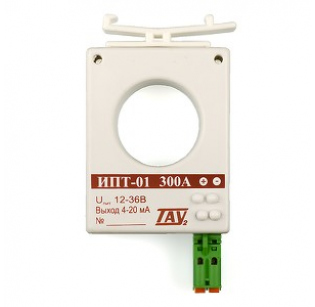

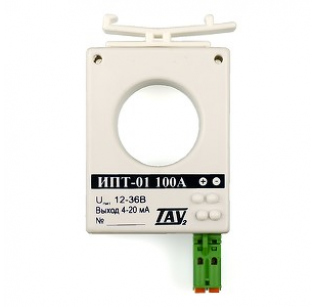

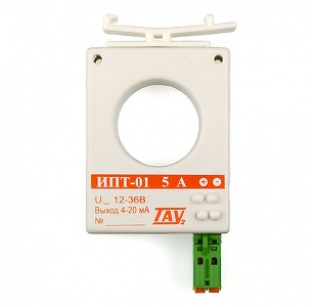

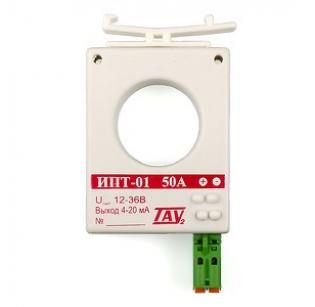

Бесконтактные трансформаторы переменного тока серии ИПТ (Тау2).
Преобразователи измерительные переменного тока ИПТ-01 предназначены для бесконтактного первичного преобразования переменного тока промышленной частоты 50Гц в сигнал постоянного тока в диапазоне (4-20) мА с целью передачи его по двухпроводной линии на удаленную систему регистрации.
В настоящее время все датчики тока оснащены креплением на Динрейку. Диапазон измеряемого переменного тока Imax, А от 0 до верхней границы: 5, 30, 50, 100, 200, 300. Универсальный размер перфорации 30 мм. Электропитание 12-36 VDC. Рабочие условия применения от -45С до +60С.
Бесконтактные датчики измерения переменного тока серии BAXX(II) (Acrel).
Интеллектуальные бесконтактные датчики тока серии «BA» используют принцип электромагнитной индукции для измерения переменного тока в силовых сетях в режиме реального времени и, используя стабилизированный ток и метод линейной компенсации, преобразуют его для передачи через изолированный выход постоянного тока, или через интерфейс RS485 (протокол Modbus-RTU). Напряжение питания 12 или 24 В, позволяет широко использовать их в области промышленной автоматизации.
Особенности:
- Измерение в диапазоне или фактического (RMS) значения силы тока;
- Надежная гальваническая развязка за счет бесконтактного принципа измерения;
- Диапазон измерения до 600А;
- Стандартный унифицированный выходной сигнал 4…20 мА, питание от токовой петли. По запросу возможна поставка с выходным сигналом 0-10В;
- По запросу через интерфейс RS485 (протокол Modbus-RTU);
- Допустимые перегрузки по току: непрерывная: х1,2; мгновенная: х10/1 с;
- Время отклика не более 400 мс;
- Частота измеряемого тока от 25 до 800 Гц;
- Установка на плоскость через крепежные отверстия в корпусе или на DIN-рейку;
- Сплит версии (двухмодульное исполнение) датчиков для универсального использования;
- Пружинная клеммная колодка для подключения проводников до 1,5 мм2.
- Рабочие температуры от -10С до +55С.
